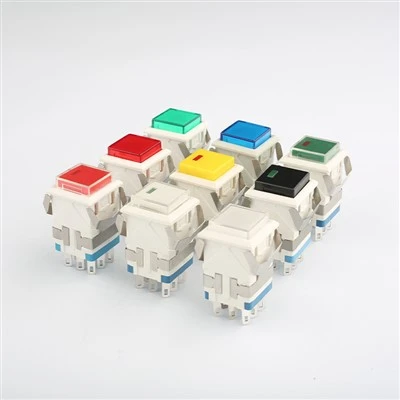

स्विच को दबाएं

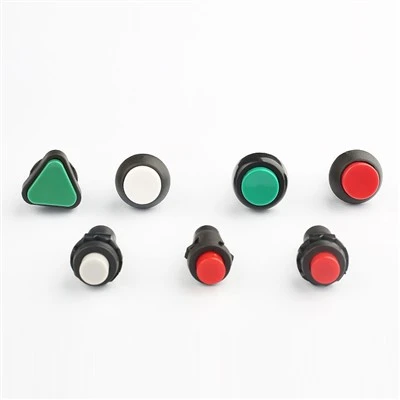

पुश बटन स्विच के प्रकार

पुश बटन स्विच या तो आमतौर पर खुले (NO) या सामान्य रूप से बंद (NC) होते हैं। सक्रिय होने पर, सामान्य रूप से खुले ("बंद") स्विच सर्किट को पूरा करते हैं, जबकि सामान्य रूप से बंद ("चालू") स्विच सर्किट को तोड़ देते हैं। पुश बटन स्विच की कार्यक्षमता को इस समूह के भीतर उनके द्वारा उपयोग किए जाने वाले स्विचिंग सर्किट द्वारा और अधिक परिभाषित किया जा सकता है। सिंगल पोल, सिंगल थ्रो (एसपीएसटी), सिंगल पोल, डबल थ्रो (एसपीडीटी), डबल पोल, सिंगल थ्रो (डीपीएसटी), या डबल पोल, डबल थ्रो (डीपीडीटी) इन स्विचिंग सर्किट में सबसे लोकप्रिय हैं।

सामान्यत: खुला है
विद्युत स्विच आम तौर पर एक खुला स्विच होता है। यदि सामान्यतः खुला स्विच संपीड़ित नहीं है तो वह बंद रहता है। ऐसा अंदर के विद्युत कनेक्शन के कारण होता है। जब सामान्य रूप से खुला स्विच बंद कर दिया जाता है, तो संपर्क खुले रहते हैं। यह इंगित करता है कि विद्युत कनेक्शन विच्छेद कर दिया गया है, और स्विच बंद है। सामान्य रूप से बंद होने वाले स्विच के संपर्क बंद हो जाते हैं, जो स्विच से जुड़ जाते हैं और जब वे संपीड़ित नहीं होते हैं, तो उन्हें चालू कर दिया जाता है। क्षणिक सामान्य रूप से खुले स्विच और सामान्य रूप से खुले स्विच की लैचिंग दोनों उपलब्ध विकल्प हैं।

सामान्य रूप से बंद
सामान्य रूप से बंद संपर्क किसी भी बल, ऊर्जा या स्विच के साथ भागीदारी के अभाव में बंद रहता है। सामान्य रूप से बंद संपर्क को केवल यांत्रिक या विद्युत, किसी प्रकार की ऊर्जा लगाकर ही खोला जा सकता है। वितरित ऊर्जा के परिणामस्वरूप, स्विच को सक्रिय करने वाला बल उत्पन्न होता है, और सामान्य रूप से बंद संपर्क अपनी स्थिति को खुले में बदल देता है।

स्विच के संपर्क को सामान्य रूप से बंद संपर्क के रूप में जाना जाता है जब इसे किसी भी बल, ऊर्जा या स्विच के साथ भागीदारी के बिना बंद किया जाता है। सामान्य रूप से बंद स्विच का प्राथमिक अनुप्रयोग आपातकालीन स्टॉप के रूप में होगा। जब स्विच नहीं दबाया जाता है तो सर्किट बंद रहता है। दबाने पर यह खुल जाता है, जिससे सर्किट शॉर्ट हो जाता है और बिजली कट जाती है।

सिंगल पोल, सिंगल थ्रो
सिंगल पोल, सिंगल थ्रो स्विच में एक इनपुट और एक आउटपुट होता है। इस मामले में एक एकल इनपुट सीधे एकल आउटपुट से जुड़ा होता है। इस स्विच का प्राथमिक कार्य सर्किट को चालू/बंद करके नियंत्रित करना है। जब सर्किट में स्विच बंद हो जाता है, तो सर्किट चालू हो जाता है; यदि स्विच बंद या खुला नहीं है, तो सर्किट बंद कर दिया जाता है। 25KV रेलवे डीसी पावर सिस्टम और एक घरेलू लैंप स्विच SPST स्विच उदाहरण हैं।

इस स्विच में दो प्रकार के कनेक्शन हैं: सामान्य रूप से खुले (NO) और सामान्य (C)। स्विच ऑन होने पर सर्किट बंद हो जाता है। करंट सामान्य (सी) टर्मिनल से सामान्य रूप से खुले (एनओ) टर्मिनल तक जाएगा। जब स्विच बंद कर दिया जाता है, तो सर्किट एक खुला सर्किट बन जाता है, जिसमें कोई करंट प्रवाहित नहीं होता है। यह स्विच सर्किट को चालू और बंद करने के लिए वन-वे स्विच के रूप में कार्य करता है। जब कोई उपयोगकर्ता स्विच बटन दबाता है, तो स्विच प्लेटें जुड़ जाती हैं। परिणामस्वरूप, पूरे सर्किट में करंट प्रवाहित होने लगता है। उदाहरण के लिए, इस स्विच का उपयोग आमतौर पर कमरे में रोशनी को नियंत्रित करने के लिए किया जाता है। जब स्विच बंद किया जाता है, तो सर्किट टूट जाता है और लाइट बंद हो जाती है। इसी तरह, जब स्विच ऑन किया जाता है, तो लाइट चालू हो जाती है।

सिंगल पोल, डबल थ्रो स्विच
सिंगल पोल, डबल थ्रो स्विच दो अलग-अलग सर्किटों को एक ही सामान्य इनपुट द्वारा नियंत्रित करने की अनुमति देता है। इस स्विच को इलेक्ट्रोमैग्नेटिक कॉइल के माध्यम से मैन्युअल या स्वचालित रूप से संचालित किया जा सकता है। ACS 550 या 800 VFD के आउटपुट टर्मिनल रिले सिंगल पोल, डबल थ्रो स्विच का सबसे अच्छा उदाहरण हैं। इस मामले में, रिले स्विच को दो अलग-अलग आउटपुट के साथ एक इनपुट के रूप में कॉन्फ़िगर किया जा सकता है।

एसपीडीटी स्विच सिर्फ एक चालू/बंद स्विच है जो दो टर्मिनलों को जोड़ता या डिस्कनेक्ट करता है। जब स्विच बंद होता है, तो दो टर्मिनल जुड़े होते हैं, जिससे उनके बीच करंट प्रवाहित होता है। इसी तरह, जब स्विच खोला जाता है, तो दोनों टर्मिनल कनेक्ट नहीं होते हैं, और इसलिए कोई करंट सप्लाई नहीं होता है। उनके काम करने के तरीके के आधार पर, सिंगल पोल डबल थ्रो स्विच को दो प्रकारों में वर्गीकृत किया जाता है: बीबीएम-प्रकार के स्विच (ब्रेक बिफोर मेक) और एमबीबी-टाइप स्विच (मेक बिफोर ब्रेक)।

मेक (बीबीएम) टाइप स्विच से पहले ब्रेक करें
स्थानांतरण स्विच विद्युत शक्ति को तेजी से परिवर्तित करने के लिए डिज़ाइन किए गए हैं। एक खुले ट्रांज़िशन को स्थानांतरण से पहले ब्रेक के रूप में संदर्भित किया जाता है, जहां स्थानांतरण स्विच किसी अन्य पावर स्रोत से कनेक्ट होने से पहले एक पावर स्रोत से अपना कनेक्शन तोड़ देता है। डिस्कनेक्शन और कनेक्शन के दौरान, डाउनस्ट्रीम लोड को कोई बिजली प्रदान नहीं की जा रही है।

एक बीबीएम एसपीडीटी स्विच बंद थ्रो सर्किट से जुड़ा होता है और डिफ़ॉल्ट रूप से ओपन थ्रो सर्किट से डिस्कनेक्ट हो जाता है। जब बीबीएम स्विच सक्रिय होता है, तो यह बंद सर्किट से डिस्कनेक्ट हो जाता है और फिर खुले सर्किट से जुड़ जाता है।

जब बीबीएम फ़ंक्शन वाले उपकरणों में सिग्नल पथ को इनपुट नियंत्रण तर्क द्वारा बदल दिया जाता है, तो दो मल्टीप्लेक्स पथों के बीच का लिंक कभी भी विद्युत रूप से कनेक्ट नहीं होता है। अधिकांश मल्टीप्लेक्स अनुप्रयोगों में, सिग्नल को एक चैनल से दूसरे चैनल पर ले जाते समय सिग्नल विरूपण से बचने के लिए दो मल्टीप्लेक्स मार्गों के बीच अलगाव प्रदान करना आदर्श होता है।

मेक बिफोर ब्रेक (एमबीबी) टाइप स्विच
संक्रमण का दूसरा रूप मेक बिफोर ब्रेक स्विच है, जहां स्विच दो स्थितियों के बीच पुल बनाता है। इस कॉन्फ़िगरेशन में, पहला कनेक्शन टूटने से पहले दूसरा कनेक्शन बनाया जाता है। स्विच के ब्लेड को एक चयनकर्ता स्विच नियंत्रण से जोड़ा जाता है जहां ब्लेड को पहले पावर स्रोत स्थिति और विद्युत संपर्क को लोड करने के लिए दूसरे स्थान पर रखा जाता है। इस प्रकार के स्विच के लिए टी आकार और वी आकार के ब्लेड का उपयोग किया जाता है।

एमबीबी एसपीडीटी स्विच का पोल डिफ़ॉल्ट रूप से एनसी थ्रो सर्किट से जुड़ा होता है और सामान्य रूप से खुले थ्रो सर्किट से डिस्कनेक्ट होता है। जब एमबीबी स्विच चालू होता है, तो यह पहले सामान्य रूप से खुले सर्किट से जुड़ता है और फिर सामान्य रूप से बंद सर्किट से अलग हो जाता है।

एमबीबी सुविधा यह सुनिश्चित करती है कि जब चुने गए सिग्नल पथ को इनपुट नियंत्रण तर्क द्वारा बदल दिया जाता है, तो दो मल्टीप्लेक्स पथों के बीच का लिंक कभी भी विद्युत रूप से विच्छेद नहीं होता है। ऐसे मामलों में जहां फीडबैक नोड को हमेशा मौजूद रहने के लिए लोड की आवश्यकता होती है, यह उच्च प्रतिबाधा आउटपुट के किसी भी मामले को हमेशा मौजूद रहने से रोक देगा।

डबल पोल, सिंगल थ्रो
डीपीएसटी स्विच दो इनपुट और दो आउटपुट वाला एक स्विच है, जहां प्रत्येक इनपुट में एक संबंधित आउटपुट होता है। इस स्विच के प्रत्येक टर्मिनल को चालू या बंद पर सेट किया जा सकता है। इस प्रकार के स्विच में, "पोल" स्विच द्वारा नियंत्रित सर्किट की संख्या को संदर्भित करता है और "थ्रो" एक्चुएटर की चरम स्थिति को संदर्भित करता है। डबल पोल स्विच अनिवार्य रूप से एक एकल थ्रो स्विच के माध्यम से दो स्वतंत्र सर्किट को नियंत्रित करते हैं जो दोनों सर्किट को एक साथ नियंत्रित करते हैं।

DPST (डबल पोल, सिंगल थ्रो) स्विच का कार्यशील विचार एक ही समय में दो अलग-अलग सर्किट को नियंत्रित करना है; या तो दोनों सर्किट एक ही एक्चुएटर जैसे पुश बटन, टॉगल या इसी तरह के उपकरण का उपयोग करके बंद या चालू होते हैं। इन स्विचों में चार टर्मिनल, दो इनपुट और दो आउटपुट होते हैं। हालाँकि, अलग-अलग स्रोतों से कई वोल्टेज को एक एकल DPST स्विच से जोड़ा जा सकता है। यह स्विच दो इनपुट प्राप्त करता है और एक सर्किट में दो अलग-अलग आउटपुट चला सकता है। ये मूल रूप से दो एसपीएसटी स्विच एक साथ जुड़े हुए हैं जो अलग-अलग सर्किट को प्रभावित करते हैं लेकिन एक ही एक्चुएटर द्वारा संचालित होते हैं।

डबल पोल, डबल थ्रो
डीपीडीटी (डबल-पोल, डबल-थ्रो) स्विच एक इलेक्ट्रोमैकेनिकल स्विच है जो एसपीडीटी स्विच में एक पोल जोड़कर बनाया जाता है। इसे स्थापित करना बहुत आसान है क्योंकि यह एक लॉकिंग सिस्टम के साथ आता है जो आपको किसी भी नट, बोल्ट या स्क्रू के उपयोग के बिना रिमोट कैबिनेट में सीधे स्विच को लॉक और अनलॉक करने की अनुमति देता है। एक डीपीडीटी स्विच में दो इनपुट और चार आउटपुट होते हैं, प्रत्येक इनपुट में दो समकक्ष आउटपुट होते हैं। क्योंकि इस स्विच का प्रत्येक टर्मिनल दो स्थानों में से एक में हो सकता है, यह बेहद अनुकूलनीय है। इस स्विच के इनपुट को चार अलग-अलग आउटपुट से जोड़ा जा सकता है, जिससे यह ऑपरेशन के दो मोड के बीच एक सर्किट को स्विच कर सकता है। यह स्विच दो एसपीडीटी स्विचों का मिश्रण है।

डीपीडीटी स्विच दो स्वतंत्र सर्किट से जुड़े दो कंडक्टरों को तोड़ देंगे या विभाजित कर देंगे। डीपी स्विच इस स्विच में दो अलग-अलग सर्किट को नियंत्रित करते हैं, जबकि डीटी स्विच ऊपर और नीचे की स्थिति में एक सर्किट को बंद करते हैं। इन स्विचों में छह टर्मिनल, दो इनपुट और चार आउटपुट हैं, और ये क्षणिक या बनाए रखा संपर्क कॉन्फ़िगरेशन में उपलब्ध हैं। इस दोहरे ऑन-ऑन स्विच को बनाने के लिए एसपीडीटी सुविधाओं का उपयोग किया जाता है। सामान्य तौर पर, इस स्विच में दो (ऑन-ऑन) या तीन (ऑन-ऑफ-ऑन) सेटिंग्स होती हैं। डीपीडीटी स्विच अनिवार्य रूप से दो एसपीडीटी स्विच को दो अलग-अलग सर्किट सिस्टम वाले चार सर्किट के माध्यम से एक दूसरे के साथ संचार करने की अनुमति देता है। ये सभी सर्किट एक ही समय में चालू किए जा सकते हैं।

परिणामस्वरूप, एक बार स्विच चालू होने पर, समान सर्किट पर दो उपकरण संचालित होंगे। इस बीच, डीपीडीटी स्विच के भीतर चार में से केवल दो सर्किट एक ही समय में सक्रिय हो सकते हैं। यह स्विच एक ही समय में दो संचालित सर्किटों के बीच वैकल्पिक करने के लिए ध्रुवीयता उत्क्रमण का उपयोग करता है।

विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के साथ, पुश बटन स्विच आधुनिक दुनिया में सर्वव्यापी हैं। इनमें से कुछ में शामिल हैं:

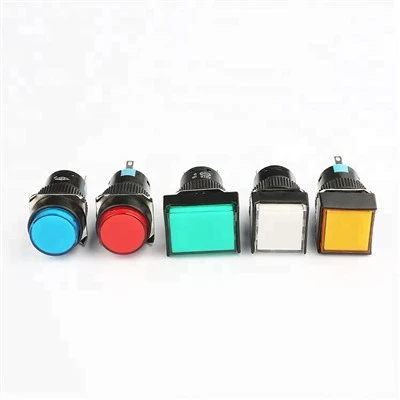

पुश बटन स्विच चुनने के लिए विचार

किसी विशिष्ट एप्लिकेशन के लिए पुश बटन स्विच का चयन करते समय, कई कारकों पर विचार किया जाना चाहिए। इनमें स्विच के विद्युत विनिर्देश (जैसे वोल्टेज और वर्तमान रेटिंग), भौतिक आयाम, पर्यावरणीय प्रतिरोध (जैसे पानी, धूल और तापमान प्रतिरोध), और स्विच को सक्रिय करने के लिए आवश्यक बल शामिल हैं। इसके अतिरिक्त, बटन का वांछित एहसास और उसका सौंदर्यपूर्ण डिज़ाइन महत्वपूर्ण हो सकता है, विशेष रूप से उपभोक्ता-सामना वाले अनुप्रयोगों के लिए।
